In questo schema elettrico è riportato il collegamento motore - dinamo nonchè

la realizzazione del disturbo al sistema.

Per quanto riguarda il disturbo al sistema, questo viene realizzato limitanto

la tensione di armatura tramite una resistenza così da diminurure la tensione fornita al motore.

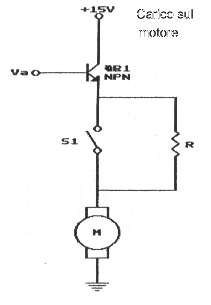

La resistenza deve essere collegata al motore nel seguente modo:

S1 aperto: carico abilitato - disturbo inserito;

S2 chiuso: carico disabilitato - disturbo disinserito.
