DAC 0808 National Semiconductor

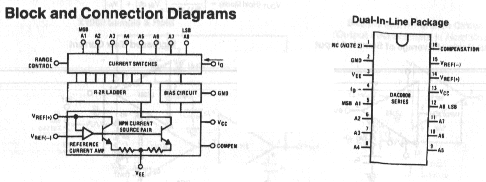

Il NATIONAL DAC 0808 è un convertitore digitale-analogico a 8 bit con rete ladder invertita e uscita in corrente, particolarmente veloce (tempo di assestamento a piena scala 150 ns).
La corrente di uscita Io che entra nel DAC, è data da: Io = (N/256) * Iref ;
dove Iref è una corrente di riferimento (Max 5 mA) determinata, tramite un generatore di corrente pilotato da un amplificatore differenziale di Norton, dalla differenza fra le correnti entranti nei terminali Vref(-) e Vref(+). Il DAC richiede un'alimentazione duale ±4,5 V - ±18 V; con un'alimentazione standard Vcc = +5 V e Vee = -15 V gli ingressi digitali sono compatibili TTL, DTL e CMOS.
Non è però dotato di latch in ingresso, e non è quindi direttamente interfacciabile con un microprocessore.
Per connettere il DAC0808 a un sistema a microprocessore è necessario anteporgli un latch a 8 bit; se si usa un sistema basato su Z80 dotato di una PIO, la soluzione più rapida è utilizzare una sezione di quest'ultima, programmata in modo 0 (output) e con lo strobe (STB) mantenuto basso (a massa).
