Caso III ; RAB3

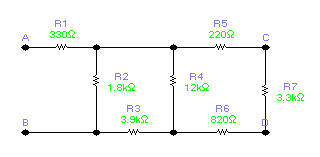

| Nel terzo caso è stata aggiunta al circuito una resistenza nei punti C e D |
| R7 è collegata in serie con R5 ed R6 quindi : |
| RS1 = R5 + R6 + R7 = 220 + 3300 + 820 = 4340 Ω = 4.34 kΩ |

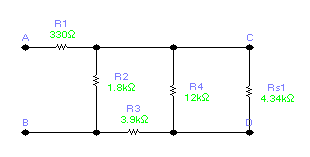

RP1 = ( RS1* R4 ) / ( RS1+ R4 ) = ( 4.34 * 12 ) / ( 4.34 + 12 ) = 52.08 / 16.34 = 3.187 kΩ = 3187 Ω
RS2 = R3 + RP1 = 3.9 + 3.187 = 7.087 kΩ = 7087 Ω
RP2 = ( RS2* R2 ) / ( RS2+ R2 ) = ( 7.087 * 1.8 ) / ( 7.087 + 1.8 ) = 12.757 / 8.887 = 1.435 kΩ = 1435 Ω
RS3 = RP2 + R1 = 1435 + 330 = 1765 Ω = 1.765 kΩ
RS3 = RAB3 = 1.765 kΩ
|
|
|
