Sezione di Acquisizione Dati
La sezione di acquisizione dati deve rilevare la velocità del motore e deve fornire, tale dato al microprocessore.
Per rilevare la velocità angolare del motore si fa uso di un particolare trasduttore denominato DINAMO TACHIMETRICA.
Visto che il segnale da controllare è analogico, questo deve essere convertito in digitale per essere acquisito dal microprocessore; assolve a questa operazione un convertitore analogico digitale ADC0808.
I segnali che gestiscono l’acquisizione, quali STC e OE, vengono gestiti via software ed indirizzati tramite un’apposita sezione decoder.
Il segnale fornito dalla dinamo tachimetrica è generalmente un segnale che va al di fuori del range di ingresso dell’ADC, per cui viene condizionato tramite un attenuatore.

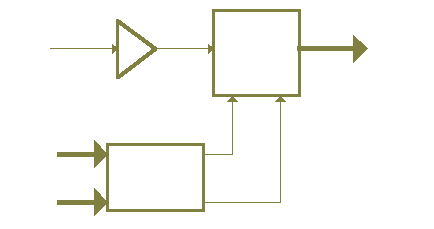

Lo schema a blocchi di questa sezione è il seguente:
Per l'implemenatzione di questa sezione su bread board si faccia riferimento
allo schema elettrico.
